SEMANA 9: CONCRETOS

CONCRETOS

DEFINICION:



El concreto es una mezcla de diversos elementos utilizada en la construcción. La adecuada dosificación es indispensable para poder preparar un concreto con las normas de calidad requeridas. Es la unión de cemento, agua, aditivos, grava y arena lo que nos da una mezcla llamada concreto.

El concreto es un material muy frecuente en la construcción  ya que tiene la capacidad de resistir grandes esfuerzos de compresión. Sin embargo, no se desempeña bien ante otros tipos de esfuerzos, como la flexión o la tracción. Por lo tanto, el concreto suele utilizarse en conjunto con el acero, en un compuesto que recibe el nombre de hormigón armado.

CLASIFICACIÓN:

Concreto simple:



Concreto simple Es una mezcla de cemento Pórtland, agregado fino, agregado grueso y agua, el cual no contiene ningún tipo de elemento de refuerzo o posee elementos menores a los especificados para el concreto reforzado.

Concreto ciclópeo:



Es el concreto simple en cuya masa se incorporan grandes piedras o bloques; y q no contiene armadura. Es aquel que está complementado con piedras desplazados de tamaño máximo, de 10” cubriendo hasta el 30 %, como máximo del volumen total; éstas deben ser introducidas previa selección y lavado, con el requisito indispensable de que cada piedra en su ubicación definitiva debe estar totalmente rodeada de concreto simple.El concreto ciclópeo no se considera concreto estructural.

Concreto armado:



Es el concreto que en su interior tiene armaduras de acero, debidamente calculadas y situadas. Este concreto es apto para resistir esfuerzos de compresión y tracción. Los esfuerzos de tracción los resisten las armaduras de acero. Es el concreto más habitual.

Al reforzar el concreto con acero en forma de varillas o mallas, se forma el llamado concreto armado o reforzado; el cual se utiliza para dar nombre a sistemas estructurales como: vigas o trabes, losas, cimientos, columnas, muros de retención, ménsulas, etc.

Concreto pre esforzado:



Pretensado:

Los tendones, generalmente son de cable torcido con varios torones de varios alambres cada uno, se restiran o se tensan entre apoyos. Se mide el alargamiento de los tendones, así como la fuerza de tensión aplicada con los gatos. Con la cimbra en su lugar, se vacía el concreto en torno al tendón esforzado. A menudo se usa concreto de lata resistencia a corto tiempo, a la vez que es curado con vapor de agua, para acelerar el endurecimiento. Después de haberse logrado la resistencia requerida, se libera la presión de los gatos. Los torones tienden a acortarse, pero no lo hacen por estar ligados al concreto por adherencia. En esta forma la fuerza de presfuerzo es transferida al concreto por adherencia, en su mayor parte cerca de los extremos de la viga.

Postensado:

Cuando se hace el presforzado por postensado, generalmente se colocan en los moldes de las vigas ductos huecos que contienen a los tendones no esforzados, y que siguen el perfil deseado, antes de vaciar el concreto. Los tendones pueden ser alambres paralelos atados en haces, cables torcidos en torones, o varillas de acero. El ducto se amarra con alambres al refuerzo auxiliar de la viga (estribos sin reforzar) para prevenir su desplazamiento accidental, y luego se vacía el concreto. Cuando éste ha adquirido suficiente resistencia, se usa la viga de concreto misma para proporcionar la reacción para el gato de esforzado.

Tipos de concretos de acuerdo a su peso:

Concreto normal:

Concreto ligero:

 Este concreto es similar al concreto estándar excepto q este tiene una baja densidad. El concreto con agregados ligeros o sea de densidad inferior a la usual o una combinación de estos y los agregados estándar. En nuestro país hay un gran potencial en cuanto al empleo de agregados porosos de origen volcánico en la producción como es el caso del sillar en Arequipa no obstante su uso en la región es muy empírico y artesanal en concreto.

En los diseños de mezcla hay que tener muy presente la alta porosidad de los agregados Siendo necesario usarlas en condiciones saturadas para conseguir Uniformidad y regular los tiempos de mezclado por ser muy desgastables a la abrasión motivando el incremento de finos y perdidas de trabajabilidad, la densidad del concreto liviano normalmente esta 1365 y 1850 kg/m3 y una resistencia a la compresión a los 28 días de 175 kg/cm2 este concreto se usa primordialmente en prefabricados y para reducir el peso propio y en donde sea necesario disminuir cargas. Y finalmente en la industria se emplea en prefabricados y primordialmente para reducir el peso propio en elementos de contacto  como losas de entrepisos en edificios altos y en donde sea necesario denominar cargas muertas.

Concreto pesado:

 Es producido con agregados pesados especiales, logrando se una densidad por encima de los 6400 kg/m3. El concreto pesado es usado generalmente como una pantalla contra la radiación, pero es también empleado como contrapeso o lastre y otras aplicaciones donde la alta densidad es importante y así mismo también se usan como aplicación principal en la protección biológica contra los efectos de las radiaciones nucleares; paredes de bóvedas y cajas fuertes etc.

Algunos tipos de concretos especiales:

Concreto de alta resistencia temprana:

Una alta resistencia temprana puede ser obtenida cuando una combinación de los siguientes materiales dependiendo de la edad necesaria y las condiciones de trabajo q las especificaciones lo requieren:

CEMENTO TIPO III.- (alta resistencia – temprana)

Alto contenido de cemento (360 a 600kg/m3)

Aditivos químicos

Microsilica

El concreto de alta resistencia temprana es usado para concreto pretensado, concreto premezclado para una rápida de producción de elemento, construcciones rápidas, construcciones en climas fríos pavimentación para uso inmediato y otros usos.

Concreto masivo:



El Concreto Masivo es definido como cualquier volumen de concreto con dimensiones lo suficientemente grandes para requerir que se tomen las medidas necesarias para hacer frente a la generación de calor por hidratación del cemento y el consecuente cambio de volumen, con el fin de minimizar el agrietamiento.

Concreto sin slump:

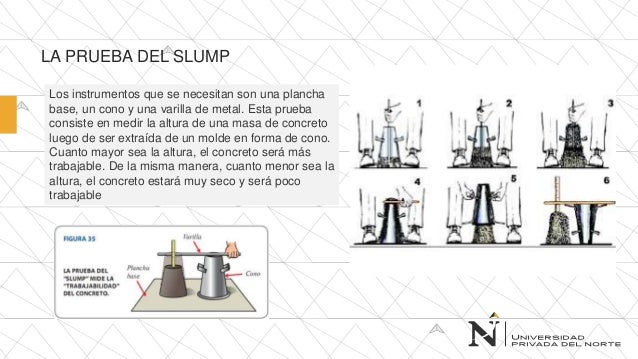

Este concreto es definido como concreto con una consistencia correspondiente a un slump de ¼ pulg. O menos. Este concreto en estado normal (seco), debe ser lo suficientemente trabajable para ser colocado y consolidado con el equipo que va a ser usado en el trabajo.

Muchas de las reglas básicas que gobiernan las propiedades del concreto estándar son aplicables a este concreto; sin embargo,  la medida de la consistencia del concreto estándar difiere de la utilizada en éstos,  pues la prueba del cono de Abrams no es práctico para dar un parámetro de éstas características.

Concreto rolado - compactado:

 Este es un concreto sin slump, y seco que es compactado mediante un rodillo vibratorio un equipo en forma de una platea de compactación. Este concreto es una mezcla de agregado, cemento y agua;  ocasionalmente materiales cementantes como el Fly Ash también puede ser usado. El contenido de cemento varía desde 60 a 360 kg/m3.  La mezcla puede ser hecha con una mezcladora tradicional, o en algunas ocasiones con camiones mezcladores o mixer. Este concreto-rolado-compactado está considerado como el más rápido y económico  método de construcción en presas de gravedad, pavimentos, aeropuertos, caminos rurales, y como sub-bases para caminos y avenidas que luego serán pavimentadas.

Una resistencia a la compresión de 70 a 315 kg/m2 puede ser obtenida para concreto-rolado-compactado en proyectos de presas. Los proyectos de pavimentos sin embargo requieren de un diseño a la compresión de aproximadamente 350 kg/cm2.

El concreto -rolado-compactado debe reunir algunas condiciones para su colocación, por ejemplo, tener suficiente espesor para que la compactación sea uniforme y completa con los equipos usados. Una medida óptima del espesor puede ser de 8 a 12 pulg. Cuando va ser colocado y consolidado con equipo convencional de movimiento de tierra o equipos de pavimentos.

Shotcrete :

Shotcrete es un mortero de concreto que es lanzado neumáticamente sobre una superficie a alta velocidad.  La relativamente seca mezcla es consolidada por la fuerza de impacto y puede ser colocada sobre superficies verticales u horizontales sin ocurrir disgregación.

 El shotcrete es usado tanto para una nueva construcción como para reparaciones.  Su aplicación es particularmente importante en estructuras abovedadas o en la construcción de túneles para la estabilización de fragmentos de roca suelta y expuesta.

Las propiedades del shotcrete endurecido son muy dependientes del operador. Shotcrete tiene un peso específico y una resistencia a la compresión similar a un concreto estándar y uno de alta resistencia respectivamente.  Agregados con tamaño máximo de ¾ pulg. Pueden ser usados.

Shotcrete puede ser producidos  mediante un proceso seco o húmedo.

En el proceso seco se hace un pre-mezclado del cemento y los agregados; luego ésta mezcla, supuesta homogénea es impulsada por una compresora de aire hacia la boquilla. El agua es adicionada a la mezcla en la boquilla a la salida mezclándose íntimamente, para que inmediatamente sea lanzada, proyectada sobre la superficie.

En el proceso húmedo, todos los ingredientes son pre-mezclados y luego lanzados sobre la superficie. Si se adiciona al final de la boquilla una compresora de aire, se incrementa la velocidad del lanzamiento de la mezcla sobre la superficie.

Concreto blanco:

El cemento blanco portland es usado para producir concretos blancos. Es un material usado ampliamente como material arquitectónico. El cemento blanco es fabricado de acuerdo a ASTM C150. Este concreto es producido con agregados y agua que no contengan materiales que puedan modificar la coloración del concreto.

Concreto coloreado:

Este concreto, puede ser producido usando agregados coloreados, añadiendo pigmentos de colores o ambos.  Cuando son usados los agregados de colores ellos deberán ser expuestos en la superficie del concreto.

Concreto fresco:



Concreto recién mezclado con agua, formando una masa plástica y fluida, capaz de ser moldeada.

Propiedades del concreto fresco:

 Trabajabilidad:

 Está definida por la mayor o menor dificultad para el mezclado, transporte, colocación y compactación del concreto. Su evaluación es relativa, por cuanto depende realmente de las facilidades manuales o mecánicas de que se disponga durante las etapas del proceso, ya que un concreto que puede ser trabajable bajo ciertas condiciones de colocación y compactación, no necesariamente resulta tal si dichas condiciones cambian.

Estabilidad:

 Es el desplazamiento o flujo que se produce en el concreto sin mediar la aplicación de fuerzas externas. Se cuantifica por medio de la exudación y la segregación, evaluada con métodos standard que permiten comparar dichas características entre varios diseños, siendo obvio que se debe buscar obtener los valores mínimos. Es interesante notar que ambos fenómenos no dependen expresantemente del exceso de agua en la mezcla sino del contenido de finos y de las propiedades adherentes de la pasta.

Compactibilidad:

 Es la medida de la facilidad con que puede compactarse el concreto fresco. Existen varios métodos que establecen el denominado “Factor de compactación”, que evalúa la cantidad de trabajo que se necesita para la compactación total, y que consiste en el cociente entre la densidad suelta del concreto en la prueba, dividido entre la densidad del concreto compactado.

Movilidad:

 Es la facilidad del concreto a ser desplazado mediante la aplicación de trabajo externo. Se evalúan en función de la viscosidad, cohesión y resistencia interna al corte. La viscosidad viene dada por la fricción entre las capas de la pasta de cemento, la cohesión es la fuerza de adherencia entre la pasta de cemento y los agregados, y la resistencia interna al corte la provee la habilidad de las partículas de agregados a rotar y desplazarse dentro de la pasta.

Segregación:

 Las diferencia de densidades entre los componentes del concreto provocan una tendencia natural a que las partículas más pesadas desciendan, pero en general, la densidad de la pasta con los agregados finos es sólo un 20% menor que la de los gruesos (para agregados normales) lo cual sumado a su viscosidad produce que el agregado grueso quede suspendido e inmerso en la matriz. Cuando la viscosidad del mortero se reduce por insuficiente concentración la pasta, mala distribución de las partículas o granulometría deficiente, las partículas gruesas se separan del mortero y se produce lo que se conoce como segregación.

Exudación:

 Propiedad por la cual una parte del agua de mezcla se separa de la masa y sube hacia la superficie del concreto. Es un caso típico de sedimentación en que los sólidos se asientan dentro de la masa plástica. El fenómeno está gobernado por las leyes físicas del flujo de un líquido en un sistema capilar, antes que el efecto de la viscosidad y la diferencia de densidades. Está influenciada por la cantidad de finos en los agregados y la finura del cemento, por lo que cuanto más fina es la molienda de este y mayor es el porcentaje de material menor que la malla N° 100, la exudación será menor pues se retiene el agua de mezcla. La exudación se produce inevitablemente en el concreto, pues es una propiedad inherente a su estructura, luego lo importante es evaluarla y controlarla en cuanto a los efectos negativos que pudiera tener.

Propiedades del concreto endurecido:

Elasticidad:

 En general, es la capacidad del concreto de deformarse bajo carga, sin tener deformación permanente. El concreto no es un material elástico estrictamente hablando, ya que no tiene un comportamiento lineal en ningún tramo de su diagrama cara vs deformación en compresión, sin embargo, convencionalmente se acostumbra definir un “Módulo de elasticidad estático” del concreto mediante una recta tangente a la parte inicial del diagrama, o una recta secante que une el origen del diagrama con un punto establecido que normalmente es un % de la tensión última.

Resistencia:

 Es la capacidad de soportar cargas y esfuerzos, siendo su mejor comportamiento en compresión en comparación con la tracción, debido a las propiedades adherentes de la pasta de cemento. Depende principalmente de la concentración de la pasta de cemento, que se acostumbra expresar en términos de la relación Agua/Cemento en peso.

Extensibilidad:

 Es la propiedad del concreto de deformarse sin agrietarse. Se define en función de la deformación unitaria máxima que puede asumir el concreto sin que ocurran fisuraciones. Depende de la elasticidad y del denominado flujo plástico, constituido por la deformación que tiene el concreto bajo carga constante en el tiempo. El flujo plástico tiene la particularidad de ser parcialmente recuperable, estando relacionado también con la contracción, pese a ser dos fenómenos nominalmente independientes.

Retardantes del fraguado:

Son aditivos que retardan el tiempo de fraguado inicial en las mezclas y, por lo tanto, afectan su resistencia a edades tempranas. Estos pueden disminuir la resistencia inicial. Se recomienda para climas cálidos, grandes volumenes o tiempos largos de transportacion. Algunos de estos son: Resicret 1142, Durotard , Duro-Rock N-14, Festerlith R, Sonotard, Festard, Retarsol, Adicreto R , Densiplast R , etc.

Acelerantes de la resistencia:

 Estos producen, como su nombre lo indica, un adelanto en el tiempo de fraguado inicial mediante la aceleracion de la resistencia a edades tempranas. Se recomienda su uso en bajas temperaturas para adelantar descimbrados. Ademas, puden disminuir la resistencia final. Dentro de estos productos tenemos: Rrmix , Festermix , Secosal, Dispercon A , Rapidolith , Daracel 1145 , Sikacrete , Fluimex , etc.
